Sistema integrado de combustão TOC/TNb – Espectrômetro de Massa de Razão Isotópica IRMS

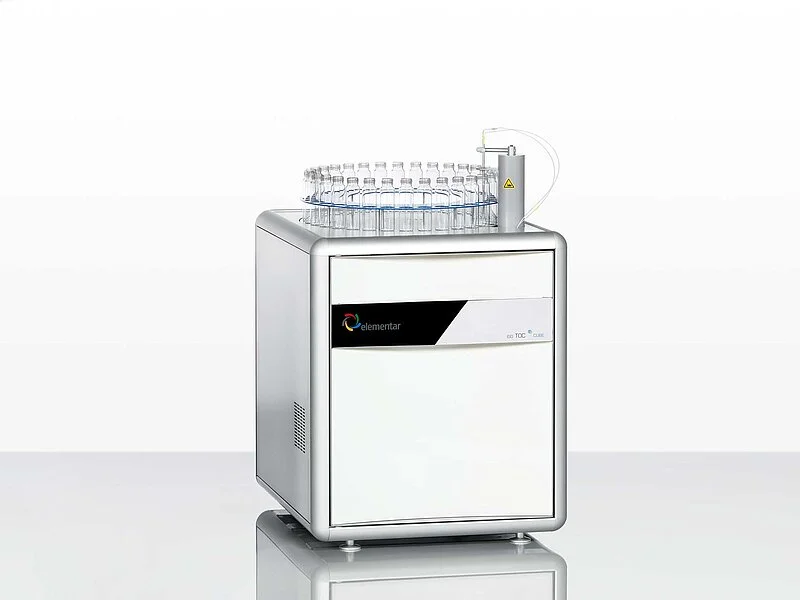

A entrada do analisador elementar iso TOC® cube combina décadas de experiência em análise elementar de líquidos por meio de combustão em alta temperatura e sistemas IRMS de alto desempenho. Esse equipamento foi projetado para a análise quantitativa e isotópica de carbono orgânico total dissolvido (TOC) e nitrogênio total ligado (NTb) em soluções aquosas.
Continua sendo a única solução no mercado já configurada para medições IRMS de amostras aquosas, tornando-se uma ferramenta indispensável para ecologistas, limnólogos e oceanógrafos. Todos os tipos de líquidos, desde água potável e efluentes industriais até lixiviados de solo e amostras marinhas, são analisados de forma confiável e com a mais alta precisão isotópica.
Simplicidade na operação
O iso TOC cube® utiliza tecnologia de conexão por grampos, para garantir fácil manutenção do sistema. Com a tecnologia SALTTRAP, até mesmo amostras analiticamente complexas com alta salinidade podem ser analisadas com facilidade.
Medição da abundância e da razão de isótopos
O instrumento pode ser facilmente configurado para medições de abundância e de razão isotópica em uma variedade de amostras aquosas. De águas doces a águas salgadas, o sistema oferece total flexibilidade para atender às suas necessidades analíticas.
De traços à altas concentrações, de água doce até salina
Temperaturas de oxidação de até 1200 °C proporcionam recuperação de 100% de C e N, independentemente do tipo de amostra e da matriz. O Módulo de Baixa Concentração (LCM), especialmente projetado, utiliza a tecnologia patenteada Advanced Purge and Trap (APT) da Elementar para garantir a mais alta sensibilidade e uma separação nítida da linha de base dos picos de C e N. Dessa forma, é possível a determinação simultânea de δ¹³C e δ¹⁵N dissolvidos em concentrações tão baixas quanto 1 mg/L e 15 mg/L, respectivamente, com matrizes que variam de águas doces diluídas a águas marinhas salgadas e lixiviados de solo.
Captura de N2 sem criogenia

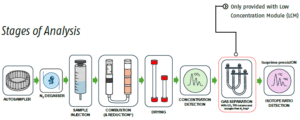

A medição de amostras com baixo teor de nitrogênio total (NT) sempre foi dificultada pela combinação de altas concentrações de gases dissolvidos (como o N₂) com a falta de um sistema de pré-concentração fácil de usar. Através da utilização do Módulo de Baixa Concentração (LCM), a Elementar inventou uma nova armadilha de N₂ que permite o foco do pico de N₂ sem a necessidade de um líquido criogênico. Juntamente com um desgaseificador exclusivo para remover os gases fisicamente dissolvidos da amostra e uma purificação otimizada do CO₂ e N₂ formados através de uma armadilha de halogênio com subsequente secagem intensiva de gás em 3 etapas, o iso TOC® cube garante um foco de pico superior tanto para CO₂ quanto para N₂ – um pré-requisito para o alto desempenho exigido em medições de espectrometria de massa de razão isotópica (IRMS).
Investimento à toda-prova
A Elementar se compromete a fornecer instrumentos da mais alta qualidade, e o iso TOC® cube vem com uma garantia estendida de 10 anos para o forno. Com nossa reconhecida dedicação ao suporte técnico, a Elementar também mantém peças de reposição em estoque por, no mínimo, 10 anos após o término da produção. Isso resulta em um custo total de propriedade excepcionalmente baixo e oferece aos clientes a confiança no retorno do investimento.
Dados técnicos :
Faixa de medição (análise elementar): TC/TOC/TIC 0 – 60 000 ppm, Limite de detecção de 6 ppb; TNb 0 – 60 000 ppm*, Limite de detecção de 500 ppb
Desvio padrão relativo (análise elementar): < 2,0 % (para TC/TOC/TIC e TNb)
Precisão externa (análise IRMS) : δ13C (CO2) = 0.1‰**; δ15N (N2) = 0.2‰** ***
Limite de detecção / quantificação (análise IRMS) : δ13C (CO2) 1 ppm / 5 ppm; δ15N (N2) 15 ppm / 25 ppm
* medido como NO, sem passar pelo forno de redução, não pode medir δ15N simultaneamente
** com uma solução padrão com concentração maior que o limite de quantificação
*** requem o módulo LCM e medição como N2
ANALISADOR
• Análise da concentração e razão isotópica de CO2 (13C/12C), N2* (15N/14N)*, de carbono total (TC), carbono orgânico total (TOC), carbono inorgânico total (TIC) e nitrogênio total* (TNb)
• Design de bancada, que pode ser fornecido opcionalmente com o módulo para baixas concentrações (LCM)
• Introdução de amostras : injeção via seringa com volume livremente ajustável (0,1 -5,0 mL)
• Forno para alta temperatura, com 10 anos de garantia
• Separação de gás : Tecnologia patenteada Advanced Purge & Trap (APT); foco no pico de N2, com alta sensibilidade; determinação de δ13C e δ15N* de C e N dissolvidos, independente da matriz
• Tipo de detector : detecção em infravermelho não dispersivo (NDIR) altamente sensível
• Controle totalmente digital via PC (sem necessidades de controle via painel)
INTRODUÇÃO DE AMOSTRA
• Construção em um bloco, sistema de introdução de amostra auto-alinhado com carrossel integrado
• Carrossel com 32 posições para amostras líquidas, recarregáveis durante a análise
• Remoção do branco via ciclo de rinsagem programável do sistema de injeção
• Microseringa intercambiável pelo usuário, com recurso de eliminação de bolhas
• Acidificação da amostra com injeção automatizada da amostra em um borbulhador de ácido para determinação de TIC
FORNO
• Sistema de forno vertical duplo deslizante, com elemento aquecedor resistivo com temperatura máxima de 1200 °C
• Projeto de segurança de alimentação elétrica de 48 volts para todo o instrumento, incluindo forno
• Controle automático de ajuste de saída de energia (sem necessidade de alteração de hardware)
• Reator de combustão : tubo de quartzo projetado para longa vida útil, com o tubo de combustão e redução separados
• Fácil remoção de cinzas do tubo de quartzo
• Estabilidade do reator, pois não há necessidade de resfriamento durante a manutenção de rotina no modo CN
• Gás transportador : He, fluxo analítico separado de todos os fluxos de flush
• Conexões com troca rápida através de sistema de grampos, sem a necessidade de ferramentas

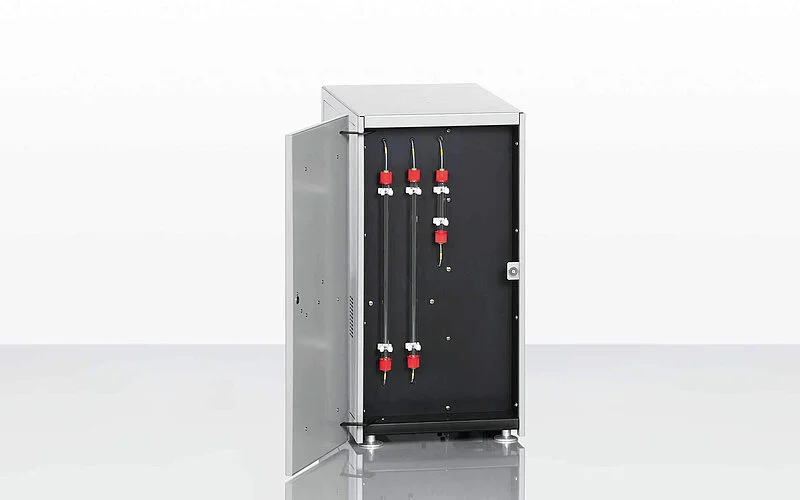

MÓDULO DE BAIXA CONCENTRAÇÃO (LCM)*
• Sistema de separação cromatográfica aquecido dinamicamente usando purga e armadilha avançadas tecnologia (tecnologia APT), em combinação com uma coluna trap para N2 livre de líquido criogênico*
• Número de colunas de adsorção : 2*
• Controle do tempo de retenção : definido pelo usuário por controle via PC
DETECTORES / ELETRÔNICA
• Detector específico de infravermelho não-dispersivo (NDIR) para dióxido de carbono (modos autônomo e IRMS); Detector específico de infravermelho não-dispersivo (NDIR) para monóxido de nitrogênio (modos autônomo e IRMS), para medições das concentrações
• Design Built-in, exclusivamente controlado por software
• Calibração Multiponto, multifaixa, calibração independente da matriz
• Tempo de análise** : aproximadamente 5 min no modo C; aproximadamente 20 min no modo CN, auto-otimizado dependendo do teor do elemento e tamanho de amostra
• Eletrônica totalmente digital, totalmente integrada na unidade, sem painéis de controle externo
• Normas de segurança diretiva de máquinas da UE 2006/42/EG
SOFTWARE
• Sistema operacional Windows® 10, Windows® 11
• Software do analisador : lyticOS + suíte do software vario EA
• Recursos do software : detecção automática de vazamentos, indicador de erro, auto-descansar e auto-acordar, cálculos estatísticos, indicação de ciclos de serviço; integração com sistema LIMS. Possibilidade futura de upgrade de software para atendimento aos requisitos da 21 CFR parte 11
• Armazenamento de dados brutos experimentais e gráficos de pico sem manipulação pelo usuário
INTERFACE IRMS
• Acoplamento ao IRMS : Sequência de amostras sincronizada e integração de dados; Função de economia de gás no modo de espera; Interrupção automática da análise em caso de erro crítico
PROPRIEDADES DO INSTRUMENTO

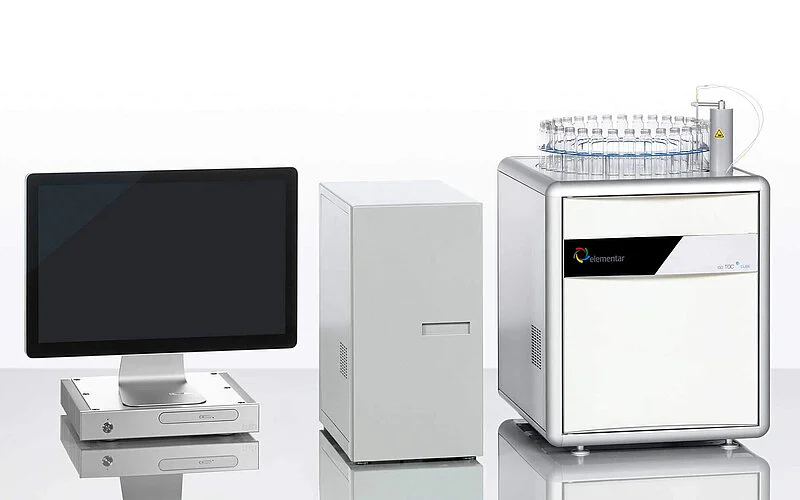

• iso TOC cube : dimensões 48 x 63 x 82 cm (L x P x A – incluindo a torre de amostragem); 75 kg, aproximadamente
• Módulo de Baixa Concentração (LCM) : dimensões 27 x 62 x 53 cm (L x P x A); 75 kg, aproximadamente
• Tensão / Potência: 100/110/200/230 V, 50/60 Hz, 1.8 kW
• Gases requeridos : hélio e oxigênio
* requer configuração opcional
** depende do tipo de amostra, modo de análise e configuração
Segmento de Mercado: Água e Saneamento, Ambiental, Serviços de Análises e Laboratório, Universidade e Acadêmico
Nicho de Mercado: Águas - Qualidade, Saneamento e Tratamento, Análise Ambiental, Centro de Pesquisa, Hidrologia, Meio Ambiente, Oceanografia, Serviços Análise Solos e Águas, Serviços Laboratório Geral, Universidades
DIN EN 1484; EPA 415-1; ISO 8245; ISO DIS 20236
